工作原理
機組由原料中間倉、計量喂料機、WRM立式磨輥機、渦輪轉子分級機、布袋收塵器、排氣風機及計算機管理的控制系統組成。
原料被送到水平轉動的中央平臺，受離心力影響向轉臺外周方向擴散，在轉動的上面安裝的數個滾輪和轉臺之間，原料被碾碎，然后再向外周移動。在外周周圍通過氣嘴噴入回轉上升的氣流，經粉碎的原料被送到上部分級機內高速回轉的回轉器部位，并被分級，于是粗粉下落，與送入的原料一起再次被粉碎，只有微粉，經回轉轉子被空氣送到機外，被布袋收塵器捕集。
產品特點
高效粉碎：在滾子與轉臺襯之間形成原料料層，并利轉平臺與碾輥轉動速差，被高效碾磨粉碎；
運轉條件設定簡便：滾壓機構采用了液壓油缸，其粉碎壓力及滾子和轉臺間的間隔設定簡便；
低振動、低噪音：在滾子與轉臺之間沒有間隙，并把理想的轉臺轉數和粉碎壓力進行了組合，所以動轉時非常安靜；
耐磨性優良：作為主要消耗品的滾子和轉臺襯，其材質采用高硬度耐磨合金，由于滾子和轉臺之間有料層，所以設備的磨損度很低；
更換作業簡單：靠液壓缸把滾子翻轉取出機外，便可很容易更換易損件，轉臺襯板由機修人員從機殼人孔進入粉磨機內便可更換；
主動力減速機：采用相平衡液體靜壓回轉承載技術，承載能力大，不磨損，使用壽命長；
采用PLC程序控制及工控機操作。

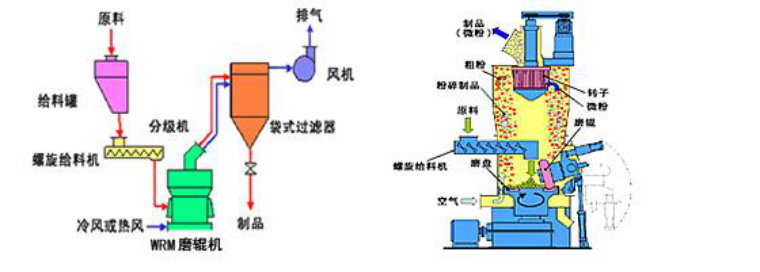

工藝流程
技術參數
參 數/ 型 號 | WRM1700 | WRM1700A | WRM2200 | WRM2200A | WRM2700 | WRM2700A | |
磨盤直徑 | ￠1 700 | ￠ 2 200 | ￠ 2 700 | ||||
磨輥直徑 | ￠ 1 200 | ￠ 1 500 | ￠ 1 800 | ||||
磨輥數量 | 2 | 2 | 2 | ||||
主機功率 | 200 | 280 | 315 | 450 | 600 | 800 | |
風機風量（m3·h-1） | 40 000 | 50 000 | 60 000 | 70 000 | 90 000 | 100 000 | |
風機功率 | 110 | 132 | 160 | 185 | 200 | 280 | |
分級機功率 | 45 | 45 | 55 | 55 | 75 | 75 | |
分級機轉速 | 100~500 | 100~500 | 100~500 | 100~500 | 100~500 | 100~500 | |
產 量 | 水泥生料(R0.08) | 25~35 | 30~45 | 40~55 | 50~65 | 60~85 | 85~120 |
煤 粉(R0.08) | 15~20 | 20~30 | 30~40 | 40~50 | 50~60 | 55~70 | |
冶金礦渣 | 5~8 | 7~10 | 10~13 | 13~16 | 16~20 | 20~25 | |
脫硫石灰 | 10~15 | 14~20 | 20~25 | 25~35 | 35~45 | 45~65 | |
葉臘石 | 6~8 | 8~12 | 10~15 | 15~20 | 24~30 | 35~40 | |
適用范圍：
陶瓷原料： ● 石灰石 ● 石膏 ● 顏料 ● 滑石 ● 高爐鋼渣
水泥原料： ● 生石灰 ● 螢石 ● 蠟石 ● 蛇紋巖 ● 煤 ● 硫黃 ● 石油焦
磷礦石：● 二氧化錳 ● 瓦礫 ● 電解鐵 ● 鋯砂 ● 扇貝殼等再生資源產品
技術參數
參 數/ 型 號 | WRM1700 | WRM1700A | WRM2200 | WRM2200A | WRM2700 | WRM2700A | |
磨盤直徑 | ￠1 700 | ￠ 2 200 | ￠ 2 700 | ||||
磨輥直徑 | ￠ 1 200 | ￠ 1 500 | ￠ 1 800 | ||||
磨輥數量 | 2 | 2 | 2 | ||||
主機功率 | 200 | 280 | 315 | 450 | 600 | 800 | |
風機風量（m3·h-1） | 40 000 | 50 000 | 60 000 | 70 000 | 90 000 | 100 000 | |
風機功率 | 110 | 132 | 160 | 185 | 200 | 280 | |
分級機功率 | 45 | 45 | 55 | 55 | 75 | 75 | |
分級機轉速 | 100~500 | 100~500 | 100~500 | 100~500 | 100~500 | 100~500 | |
產 量 | 水泥生料(R0.08) | 25~35 | 30~45 | 40~55 | 50~65 | 60~85 | 85~120 |
煤 粉(R0.08) | 15~20 | 20~30 | 30~40 | 40~50 | 50~60 | 55~70 | |
冶金礦渣 | 5~8 | 7~10 | 10~13 | 13~16 | 16~20 | 20~25 | |
脫硫石灰 | 10~15 | 14~20 | 20~25 | 25~35 | 35~45 | 45~65 | |
葉臘石 | 6~8 | 8~12 | 10~15 | 15~20 | 24~30 | 35~40 | |
